ما هي درجة حرارة المعالجة لآلة تحبيب WPC؟

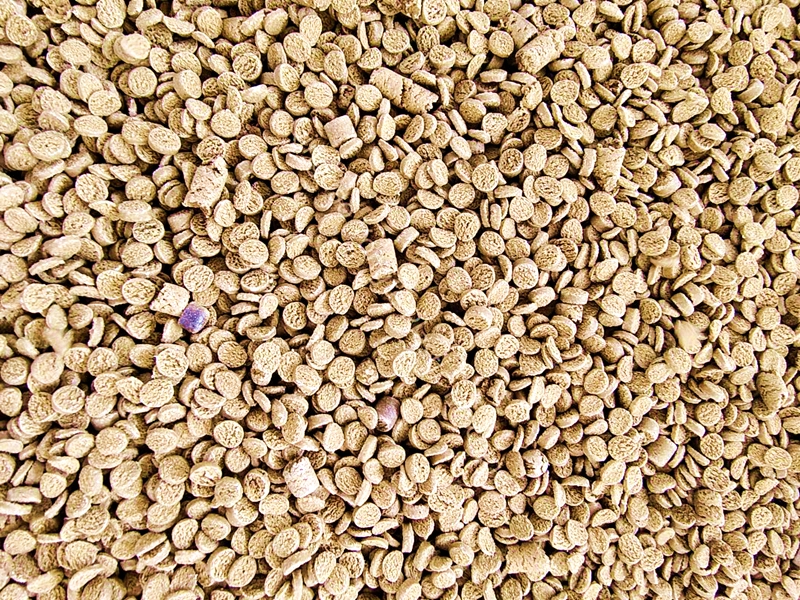

درجة حرارة تحبيب WPC هي معلمة حرجة تؤثر على جودة منتجات WPC. من خلال تنظيم العوامل الرئيسية مثل ظروف ذوبان المواد ، والترابط بين الألياف الخشبية ومصفوفة البلاستيك ، واستقرار المواد ، فإنه يؤثر بشكل مباشر على الخواص الميكانيكية والمظهر والمتانة ومعالجة المنتجات. لذلك ، يعد تحديد درجة حرارة تحبيب WPC أمرًا بالغ الأهمية لمراقبة الجودة في منتجات WPC المركبة الخشبية.
فيما يلي توصيات من فريق الهندسة في Yongte فيما يتعلق بدرجة حرارة المعالجة لعملية تحبيب تكوين الخشب والخشب:
1 ， منطقة التغذية: 50-80℃
الوظيفة: هذا هو تسخين المواد ، ولكن يجب تجنب المواد الخام (وخاصة الألياف الخشبية) بسبب ارتفاع درجة الحرارة المفاجئة الناتجة عن التجفيف المحلي والتكسير ، وتقليل مقاومة التغذية.
2 ， منطقة الضغط: 120-150℃
الوظيفة: داخل هذه المنطقة ، تخضع المواد للضغط والذوبان الأولي. تبدأ الألياف الخشبية في الرابطة مع مصفوفة PE. يجب أن تتجاوز درجة الحرارة درجة حرارة الانتقال الزجاجي لـ PE (حوالي 10℃) بينما تبقى أقل من نقطة انصهار الذروة لمنع الإفراط في التحويل وتفوق المواد. (لدى LDPE نقطة ذوبان تبلغ حوالي 105-115℃، HDPE حوالي 125-135℃ -يتيح هذا النطاق كل من ذوبان PE الأولي وضغط المواد.)
3 ， منطقة الانصهار: 150-170℃
الوظيفة: يجب ذوبان البلاستيك PE بالكامل في هذه المنطقة ، ويجب تشتت الألياف الخشبية بالتساوي في البلاستيك المنصهر. يجب أن تضمن درجة الحرارة ذوبان كامل ، ولكن يوصى بعدم تجاوز 200℃ (لضمان ذوبان PE الكامل ، يجب أن يكون HDPE قريبًا من الحد الأعلى ، يمكن لـ LDPE الاقتراب من الحد الأدنى ، وتجنب تجاوز 180℃. PE لديه استقرار حراري جيد ، ولكن درجات الحرارة العالية قد تسبب كربنة طفيفة من الألياف الخشبية).
4 ， منطقة التنسيق: 140-160℃
الوظيفة: يمكن لهذه المنطقة تثبيت ضغط الذوبان ، ويجعل خلط المادة أكثر موحدة ، ودرجة الحرارة أقل قليلاً من منطقة الذوبان (لتجنب التخفيف المفرط للذوبان مما يؤدي إلى سوء تكوين الجسيمات).

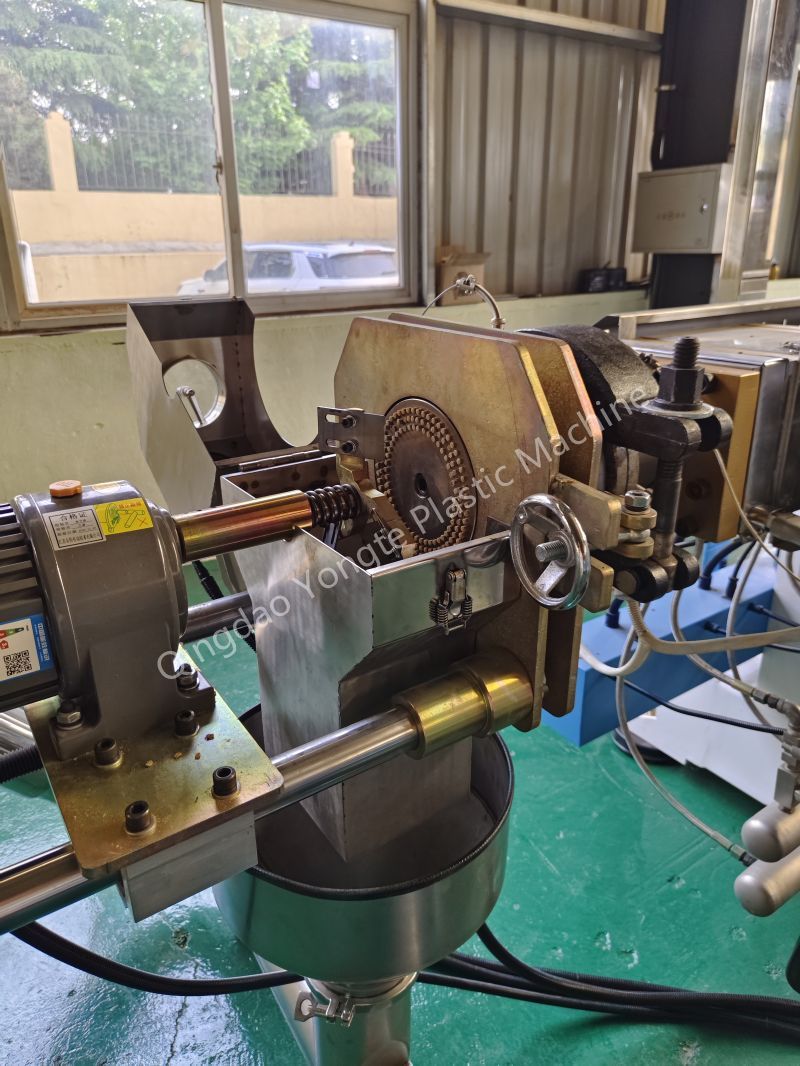

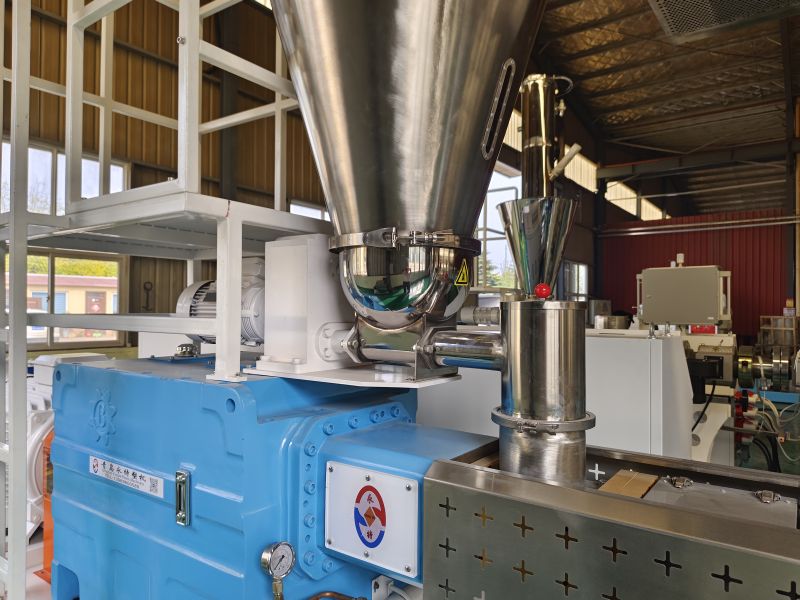

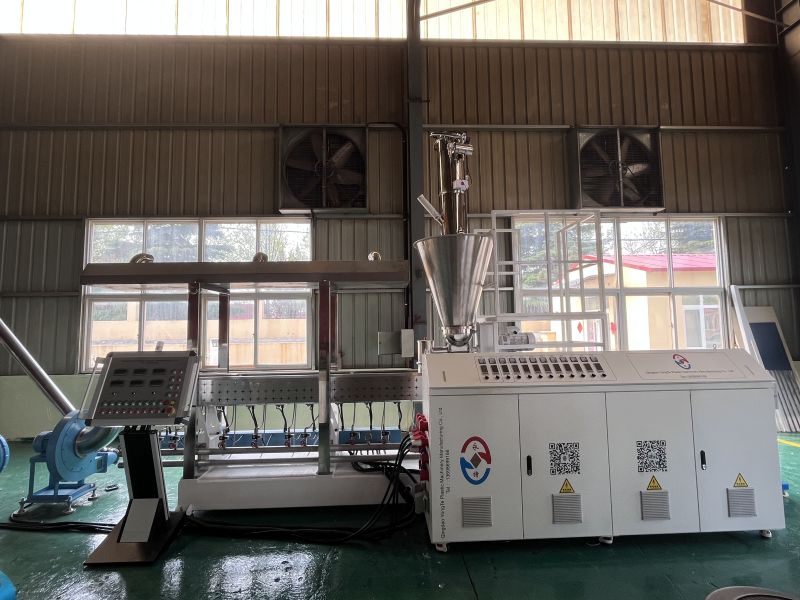

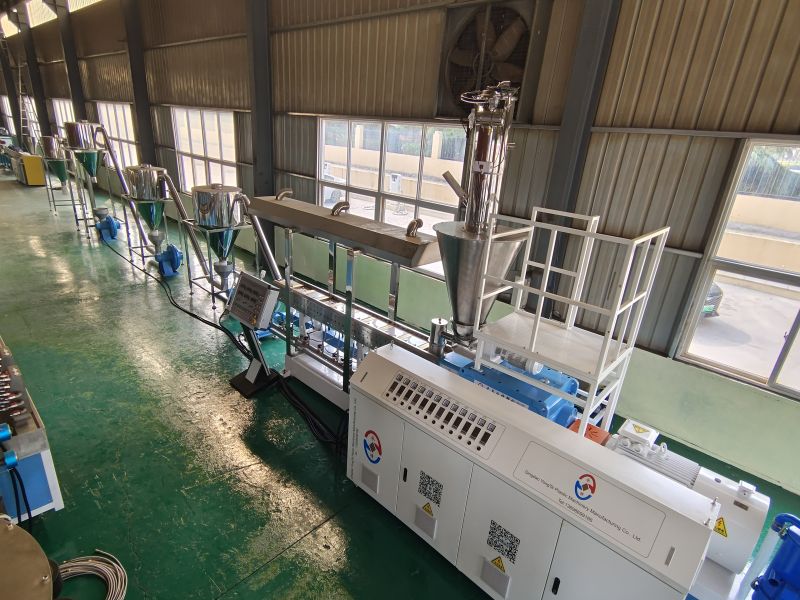

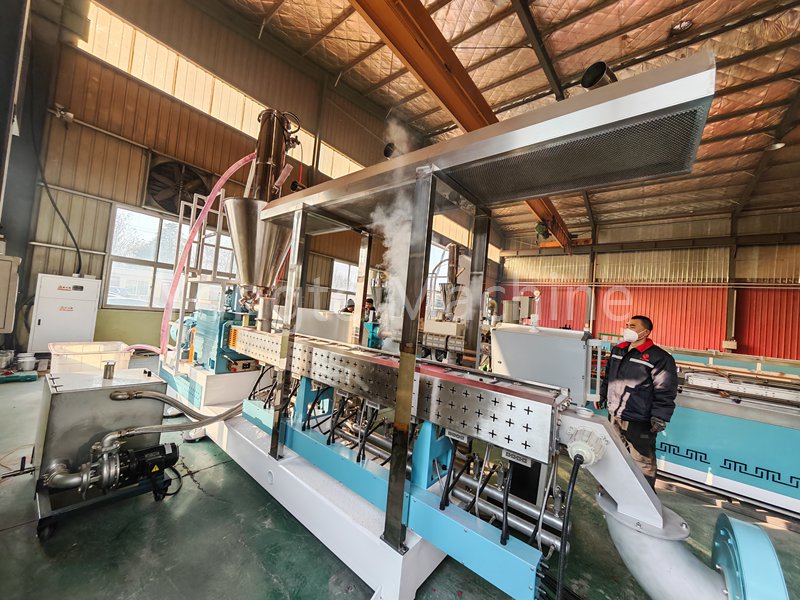

صممت آلة تحبيب Yongte WPC مع ما مجموعه 10 مناطق تسخين ، باستخدام نظام تسخين عالي الكفاءة ، ونظام تبريد الماء ، ونظام التحكم في درجة الحرارة التلقائي ، فإنه يتألم توفير الطاقة العالية ودقة التحكم في درجة الحرارة.
