وصف المنتج

آلة تصنيع أنابيب Yongte PPR هي نظام إنتاج صناعي متخصص مصمم للتصنيع المستمر لأنابيب PPR (بوليمر كوبوليمر عشوائي من مادة البولي بروبيلين) عالية الجودة. هذه الأنابيب معروفة على نطاق واسع بسطحها الداخلي الناعم بشكل استثنائي ودقة الأبعاد الموحدة للغاية.

لقد برزت أنابيب PPR كحل رائد في التطبيقات العالمية مثل إمدادات مياه الشرب، وتصريف المباني، وأنظمة التدفئة الأرضية، وشبكات نقل السوائل الصناعية المختلفة. ويعزى موقعها المهيمن في السوق إلى مجموعة من المزايا المتأصلة البارزة: المادة غير سامة وعديمة الرائحة، مما يضمن سلامة المياه؛ فهو يتحمل درجات الحرارة العالية ويقاوم التآكل بشكل فعال؛ كما أنها توفر أداءً فائقًا للعزل الحراري، مما يساهم في كفاءة استخدام الطاقة. علاوة على ذلك، فإن الهندسة الدقيقة للماكينة

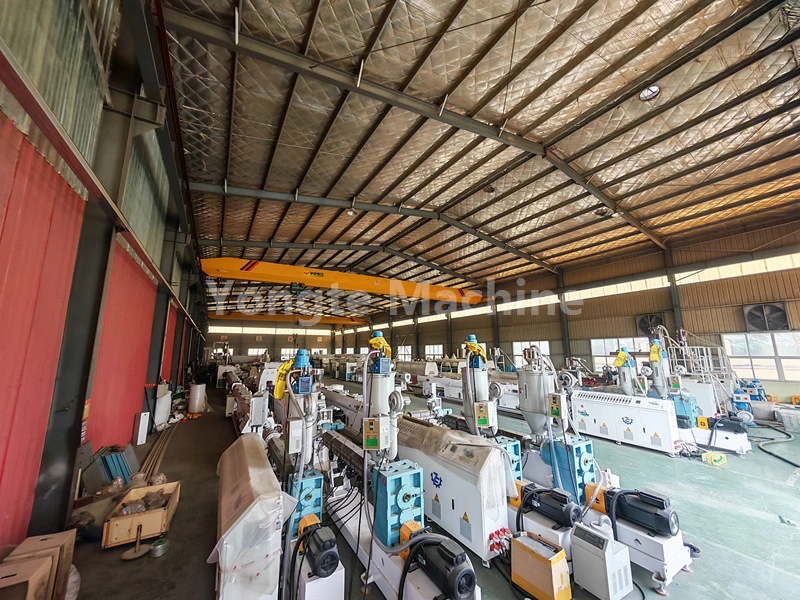

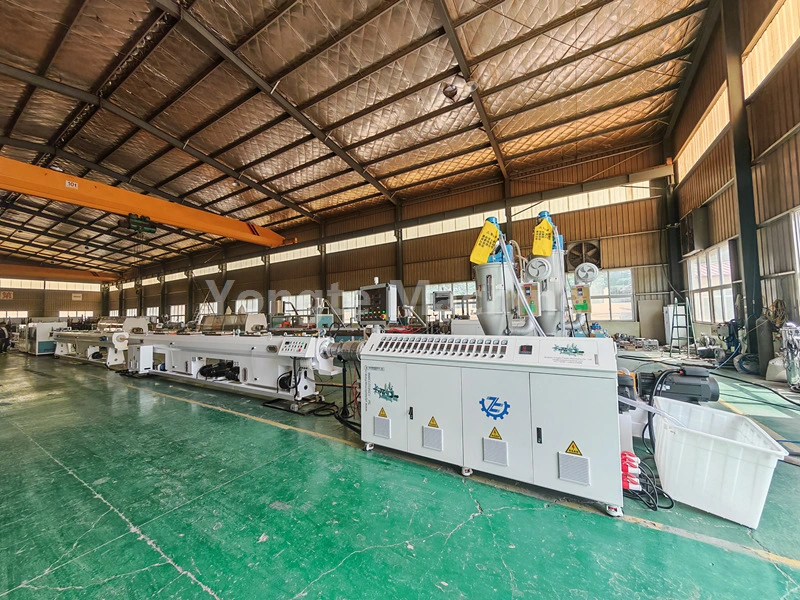

من خلال استخدام تكنولوجيا البثق أحادية اللولب ذات الكفاءة العالية المتقدمة، يضمن خط البثق هذا عملية تصنيع مستقرة وموثوقة لأنابيب PPR بأقطار خارجية تغطي النطاق من 16 مم إلى 63 مم. تتميز المعدات بدرجة عالية من التشغيل الآلي، وتحسين كفاءة الإنتاج بشكل كبير، والقدرة على تقديم منتجات ذات جودة ممتازة وموحدة بشكل مستمر.

تدفق الإنتاج

راتينج PPR + ماستر ملون ← خلط ← تغذية بالفراغ ← تجفيف ← تلدين الطارد (180-210 درجة مئوية) ← تشكيل القالب ← معايرة الفراغ ← تبريد الرش متعدد المراحل ← الطباعة بالليزر ← سحب الجر ← قطع بطول ثابت ← تكديس المنتج النهائي

معلمة المنتج

اِصطِلاحِيّ	المعلمة	ملاحظات
مادة خام	راتنج طاعون المجترات الصغيرة	عشوائي كوبوليمر بولي بروبيلين راتنج ولون ماستر
قطر الأنبوب	16-63 ملم	الأحجام القياسية: 16،20،25،32،40،50،63 ملم
نموذج الطارد	إس جيه65/33	القطر 65 ملم، نسبة العرض إلى الارتفاع 33:1
قدرة البثق	220 كجم/ساعة	اختلافات طفيفة في تركيبات المواد الخام ومعايير العملية
قوة المحرك الرئيسي	55 كيلو واط	محرك سيرفو مبتكر
سرعة خط الإنتاج	3-12 م/دقيقة	تردد قابل للتعديل، مع معدل تدفق لا يقل عن 15 م / دقيقة
إجمالي الطاقة المثبتة	حوالي 90 كيلوواط	بما في ذلك المعدات المساعدة وقوة التدفئة
استهلاك الطاقة	حوالي 40 كيلوواط	استهلاك الطاقة الفعلي أثناء الإنتاج المستقر
نظام التبريد	تشكيل فراغ 9 م + تبريد بالرش 9م	تأكد من أن أنابيب PPR جيدة التشكيل ومبردة بالكامل
دقة القطع	± 1 مم	التحكم في الأخطاء في القطع الثابت الطول بدون شرائح
جهد العمل	380 فولت/50 هرتز (ثلاث مراحل)	يمكن تخصيصها وفقا لمتطلبات العملاء
الطول الإجمالي للجهاز	حوالي 32 مترا	يمكن تخصيص آلة تصنيع أنابيب PPR إلى 22-24 مترًا بناءً على متطلبات العميل.

تفاصيل المنتج

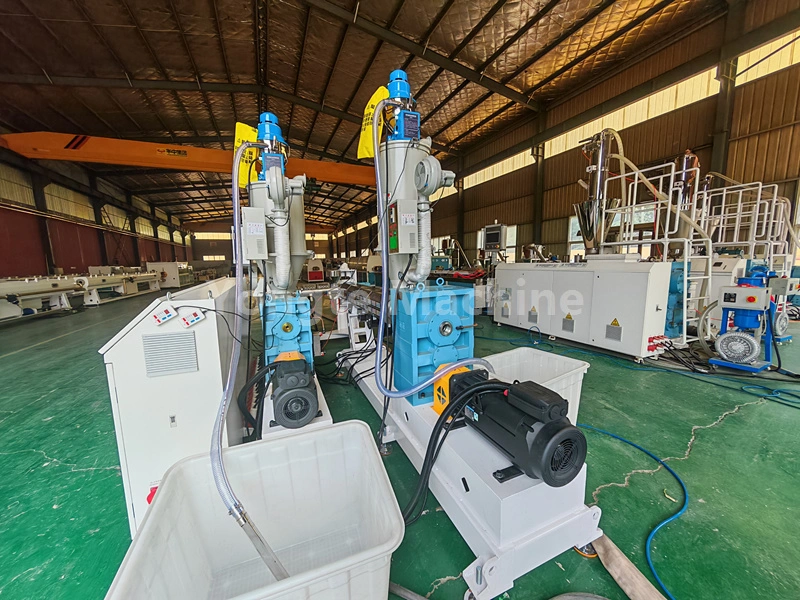

1. نظام معالجة المواد الخام: مادة PE ممزوجة مع إضافات (مثل الأصبغة الملونة) في الخلاط. تقوم وحدة التغذية الفراغية بإرسال الخليط تلقائيًا إلى قادوس تجفيف الطارد، مما يؤدي إلى إزالة الرطوبة إلى أقل من أو يساوي 0.1% - وهو أمر بالغ الأهمية لتماسك المنتج.

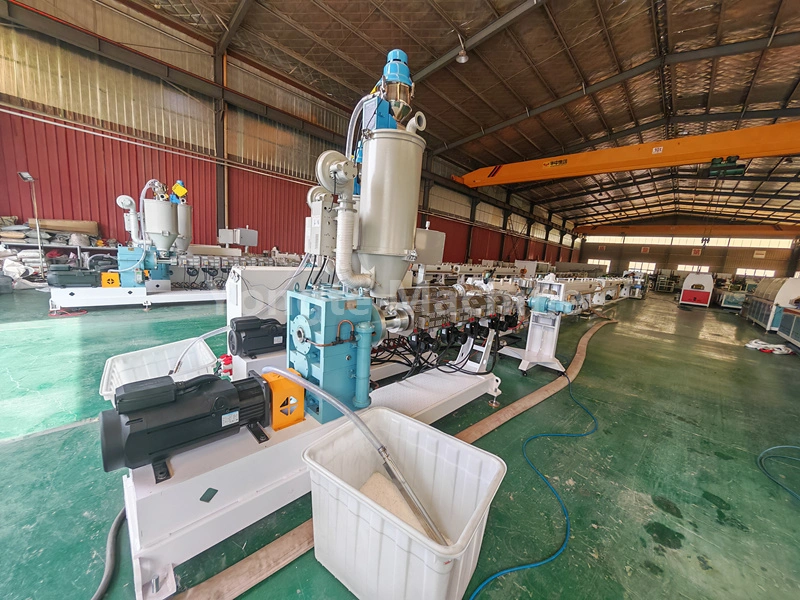

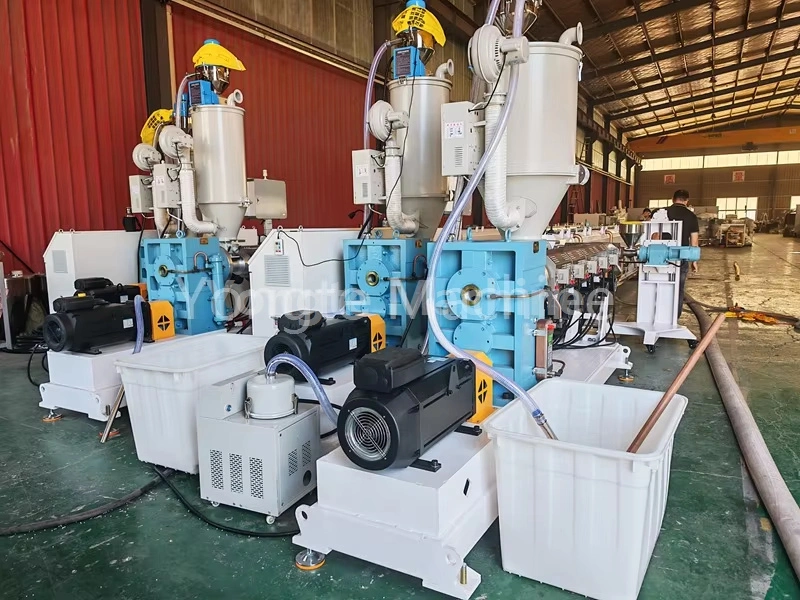

2. آلة بثق أنابيب PPR: تستخدم آلة بثق أحادية اللولب SJ65/33 عالية الكفاءة مع محرك مؤازر بقدرة 55 كيلو وات (يخفض استخدام الطاقة بنسبة 20٪ تقريبًا). تتميز بعلبة تروس ذات دفع مباشر (كفاءة أعلى، صيانة أسهل)، أسطوانة لولبية متينة من سبائك الصلب 38CrMoALA (نيتريد، مقاومة للتآكل/الصدأ)، نظام تسخين بالأشعة تحت الحمراء، وتحكم تلقائي في درجة الحرارة من Omron.

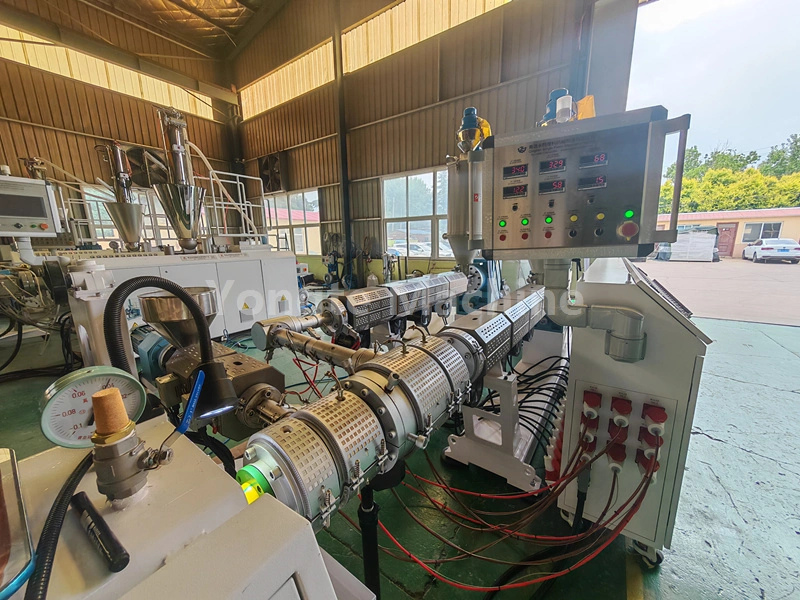

3. آلة بثق خط وضع العلامات: يتم استخدام جهاز بثق SJ25 لطباعة خطوط وضع العلامات على أنابيب PPR. إنها قادرة على إنتاج خط تعليم واحد أو خطوط تعليم متعددة، اعتمادًا على مواصفات العميل.

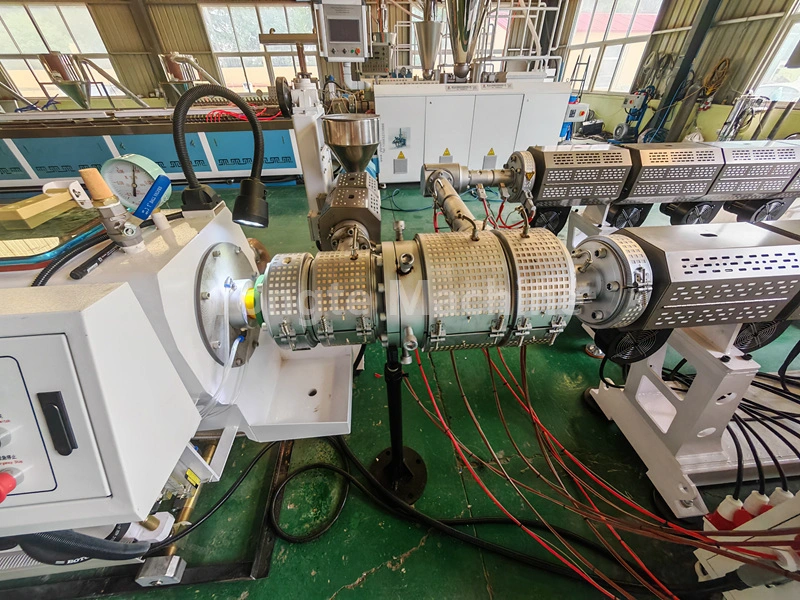

4. قالب أنابيب PPR متخصص: القالب مجهز بسلة أو رأس قالب ذو هيكل حلزوني لضمان البثق الموحد للمادة.

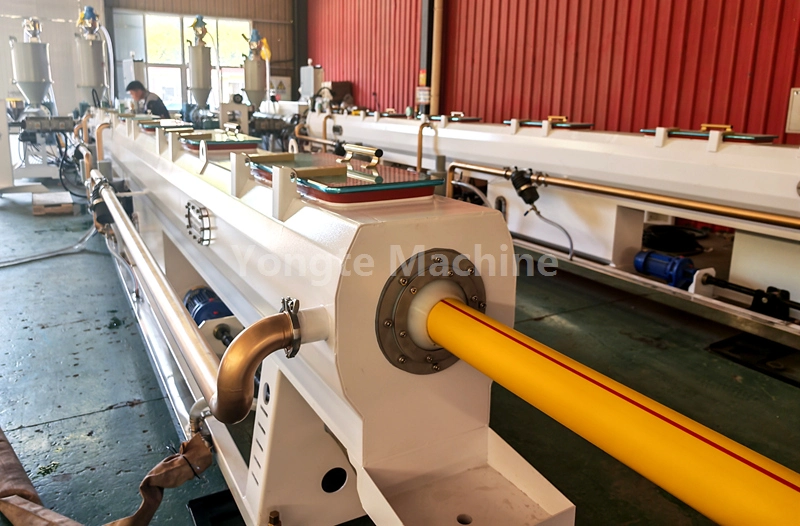

5. خزان معايرة الفراغ: يخضع الأنبوب الفارغ لمعايرة سريعة من خلال الامتزاز الفراغي لضمان دقة الأبعاد، مع مستوى فراغ يتراوح من 0.06 إلى 0.08 ميجاباسكال. الخزان مصنوع من الفولاذ المقاوم للصدأ.

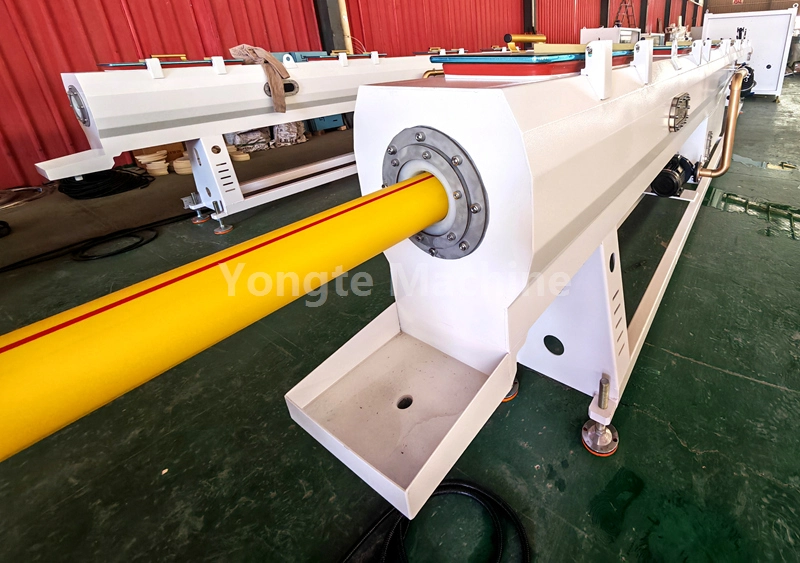

6. خزان التبريد بالرش: مجهز بتقنية التبريد بالرش متعدد المراحل، يحافظ هذا الخزان على درجة حرارة الماء أقل من 20 درجة مئوية لضمان التبريد السريع والموحد للأنابيب. فهو مصنوع من الفولاذ المقاوم للصدأ، ويوفر مقاومة استثنائية للتآكل ومتانة لتشغيل مستدام ومستقر.

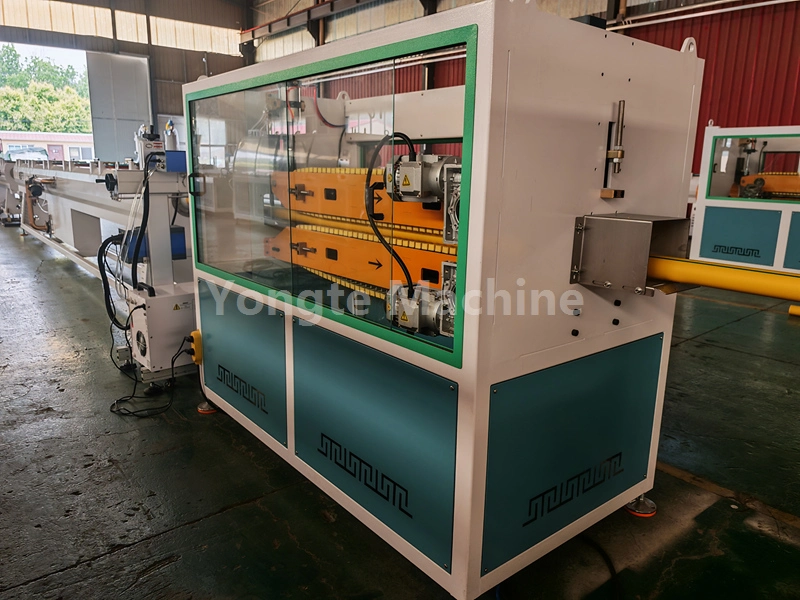

7. آلة السحب بالسحب: تسحب الأنابيب بسرعة ثابتة تتراوح من 3 إلى 15 م/دقيقة لتحقيق طول موحد/إنتاج مستقر. مجهزة بأنظمة تحكم دقيقة للحفاظ على التوتر المستمر، ومنع التشوه وضمان دقة الأبعاد.

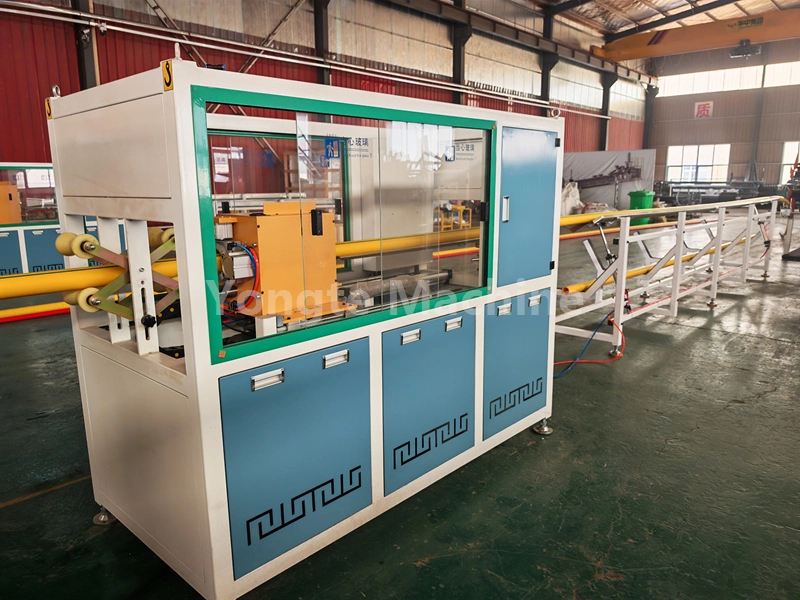

8. القاطع الكوكبي: يتيح القاطع القطع التلقائي وثابت الطول والخالي من الرقائق مع حواف ناعمة وخالية من النتوءات، وهو مُحسّن خصيصًا لأنابيب PPR ذات القطر الصغير إلى المتوسط. تضمن آلية القطع الدقيقة دقة الطول المتسقة وتقلل من هدر المواد أثناء الإنتاج.

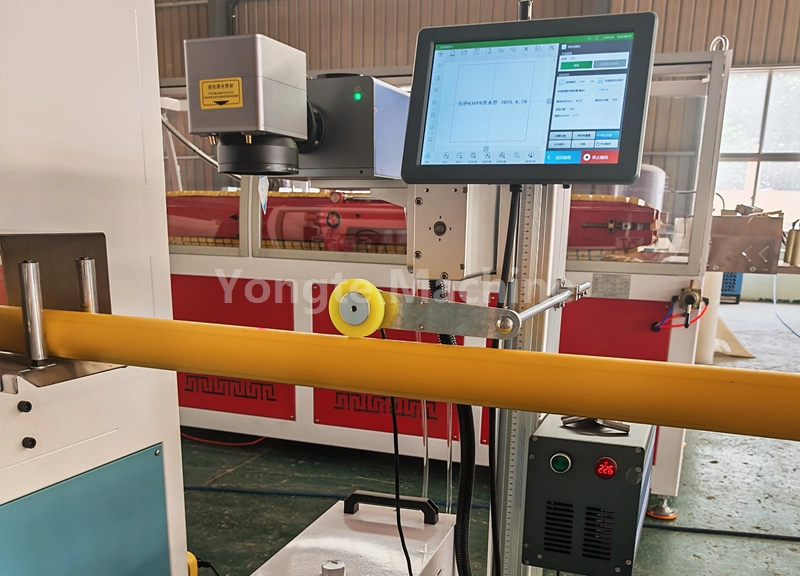

9. آلة الطباعة بالليزر: تستخدم الآلة تقنية الليزر لعرض مواصفات المنتج ومعلومات الدفعة في الوقت الفعلي، مما يلغي الحاجة إلى المواد الاستهلاكية.

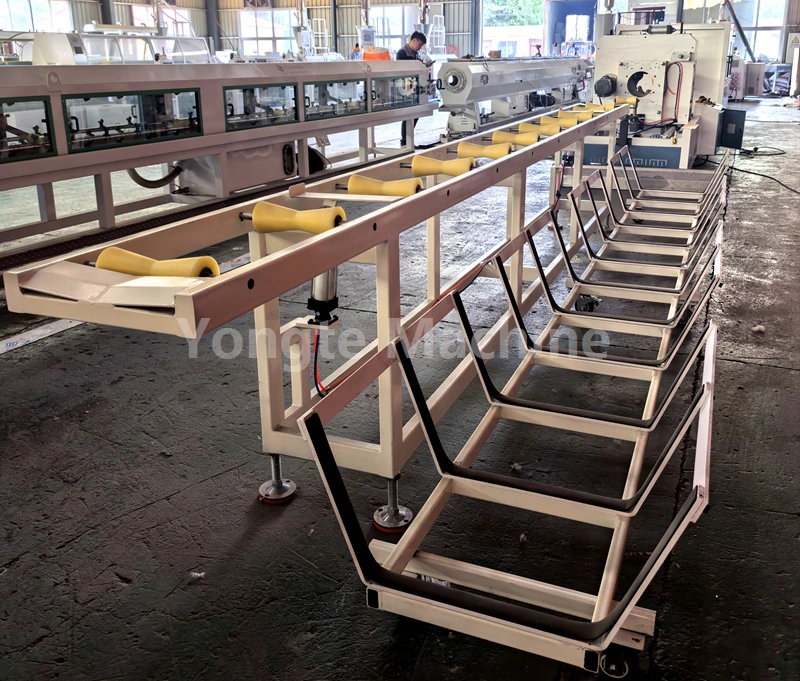

10. رف التكديس: يقوم تلقائيًا بتكديس الأنابيب النهائية بدقة، مع ارتفاع قابل للتعديل/عدد الطبقات لأطوال الأنابيب المختلفة واحتياجات التخزين. ويضمن إطارها القوي وتصميمها المضاد للانزلاق تكديسًا ثابتًا وسهولة في التعامل، مما يعزز كفاءة التخزين في مرحلة ما بعد الإنتاج.

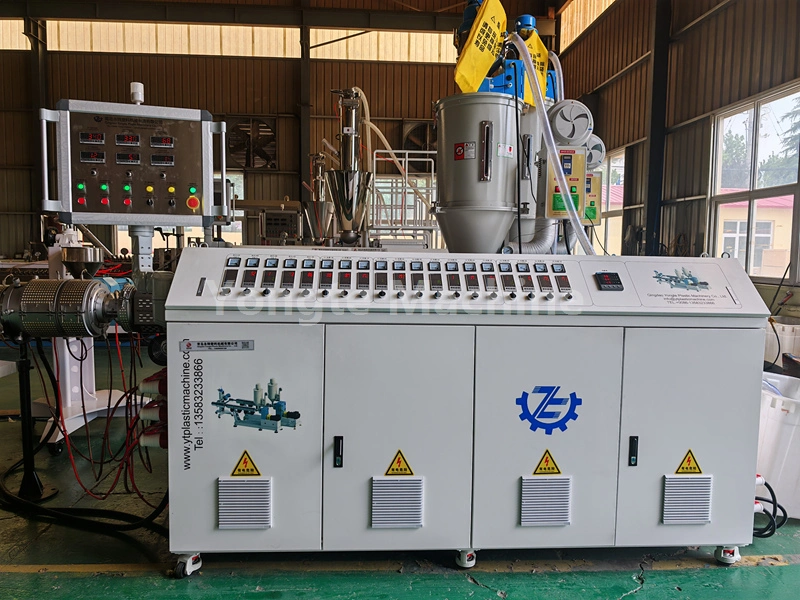

11. نظام التحكم الكهربائي: يشتمل النظام على مكونات كهربائية متطورة، بما في ذلك محولات التردد ABB، وموصلات Siemens، وأجهزة التحكم في درجة الحرارة Omron، وأجهزة التحكم المؤازرة Inovance.

تطبيق المنتج

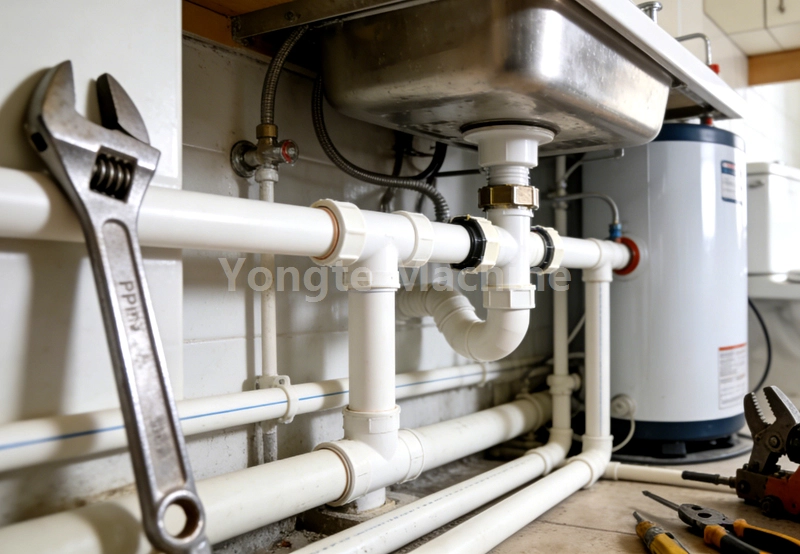

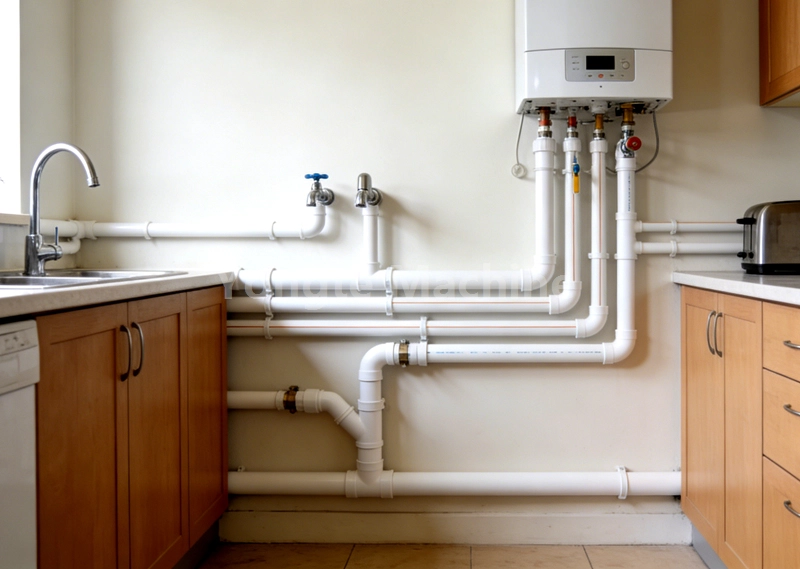

إن أنبوب PPR (بولي بروبيلين كوبوليمر عشوائي)، وهو أنبوب بلاستيكي متين وصديق للبيئة وسهل التركيب، قد حل محل الأنابيب المجلفنة والنحاسية التقليدية على نطاق واسع. مزاياها الأساسية - غير سامة، عديمة الرائحة، مقاومة للحرارة العالية/التآكل، عزل حراري ممتاز - تجعلها سائدة في إمدادات المياه العالمية، والصرف الصحي، والتدفئة، ونقل السوائل الصناعية.
